WDVS-Anker

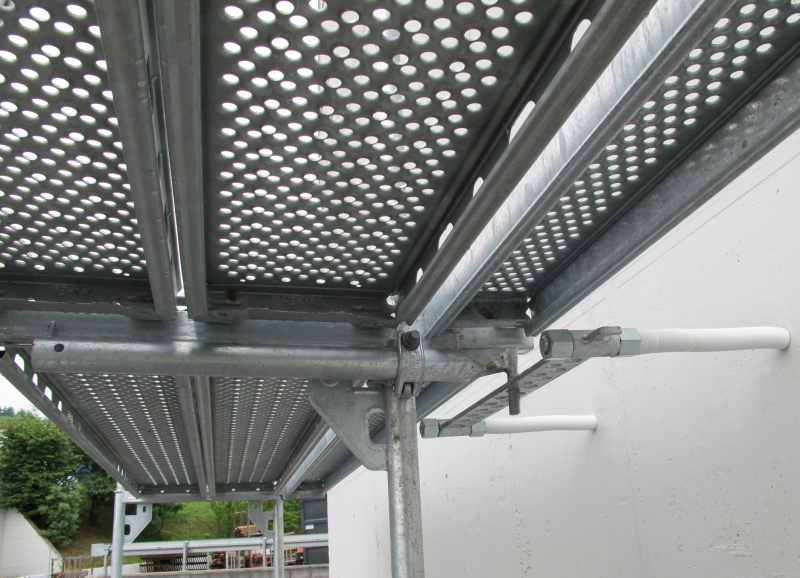

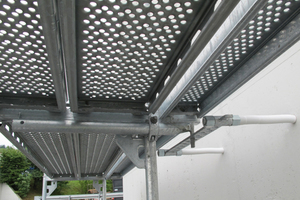

Der neue WDVS-Anker von Layher besteht aus einem hochtragfähigen Rahmensystem und sorgt für die gezielte Einleitung großer Kräfte parallel zur Fassade – beim Anbringen dickerer Wärmedämmplatten an Gebäude aus statischen Gründen unerlässlich. Bei entsprechendem Verankerungsgrund können Horizontalkräfte bis 5 kN je Anker abgetragen werden. Die Tragfähigkeit ist damit 27,5-fach höher als die einer 30 cm langen Ringschraube. In der Regel sind WDVS-Anker dabei nur in jedem 4. oder 5. Feld der Verankerungsebenen nötig, Zug- und Druckkräfte an den dazwischen liegenden Ankerpunkten lassen sich weiterhin mit langen Ringschrauben abtragen.

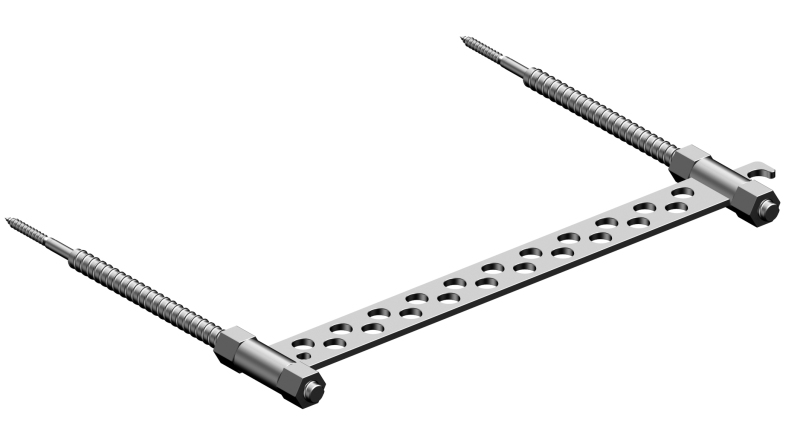

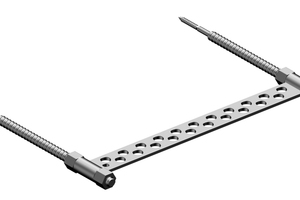

Einfallsreiche Details versprechen einen effizienten Einsatz: Beim Setzen der Ankerstäbe dient die Ankertraverse des WDVS-Ankers als Bohrschablone für das zweite Dübelloch, das vierfache Lochbild der Ankertraverse stellt zudem je nach Gegebenheit eine optimale Verankerung sicher. Nach der Demontage verbleiben lediglich die Stockschrauben im Mauerwerk und der WDVS-Anker ist wie andere Gerüstbauteile über viele Jahre einsetzbar.

Wilhelm Layher
GmbH & Co. KG
74363 Güglingen-Eibensbach
Tel.: 07135/70-0
Fax: 07135/70-265
