Keine Chance für’s Fett: Abdichtung im Hard Rock Cafe Hamburg

In den historischen St.-Pauli-Landungsbrücken mit der denkmalgeschützen Tuffstein-Fassade wurde 2011 das Hard Rock Cafe Hamburg eröffnet. Nördlich des Durchgangs zu den Hafenrundfahrten wurde ein Gebäudeteil entkernt und neu gestaltet. In der Küche kam eine bautechnisch besondere Abdichtung zur Anwendung.

In der Küche kommt es auf absolute Hygiene an, aber auch auf Sicherheit. Beides hängt zusammen. Denn wo gekocht wird, fallen naturgemäß Fette und Öle an, die sich über den Kochdampf auf allen Flächen niederschlagen. Selbst bei allergrößter Sorgfalt bei der Reinigung ist es unvermeidlich, dass Nahrungsfette über Fugen und Risse auch in den Boden eindringen und zunächst vom Estrich und dann von der Tragkonstruktion schwammartig aufgenommen werden. Wenn sie dort mit Mikroorganismen (bio-)chemisch reagieren, entsteht als Abbauprodukt Milchsäure, und diese greift neben dem Beton auch die Bewehrungseisen im Beton an – ein statisches Problem. Außerdem ist eine mit Öl und Fett beaufschlagte Konstruktion anfällig für Schimmel-, Geruchs- und Schädlingsbefall – ein hygienisches Problem. Für den Erhalt der Tragfähigkeit und der Sauberkeit muss daher eine professionelle Abdichtung eingebaut werden, denn ein Rückbau aus statischen Gründen ist im Baubudget in der Regel nicht eingeplant.

An eine professionelle Abdichtung von gewerblichen Küchen gemäß Teil 5 der DIN 18195 „Abdichtungen gegen nicht drückendes Wasser auf Deckenflächen und in Nassräumen“ werden extrem hohe Anforderungen gestellt. Erstens muss sie natürlich eine lückenlos dichte Wanne bilden. Zweitens darf sie nicht starr mit dem Untergrund verbunden sein, um Bewegungen auszugleichen. Drittens muss sie in höchstem Maße chemikalienbeständig sein. Die Küche erhielt auf einer Fläche von 120 m2 eine hochwertige Abdichtung des Herstellers Wolfin Bautechnik, die vom Hamburger Fachbetrieb Carl Heitmann Bedachung und Klempnertechnik ausgeführt wurde.



Vorbereitung der Abdichtung

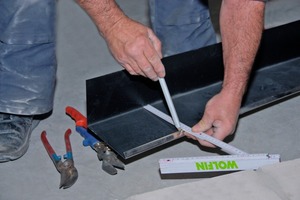

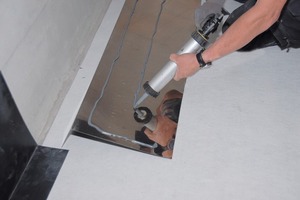

Im ersten Schritt wurden auf dem verlegereifen Fließ-estrich als Trenn- und Schutzlage ein Witec Schutzvlies 300g/m2 ausgelegt und für die Anschlüsse an die Wände Wolfin Edelstahl-Verbundblechelemente zugeschnitten und verkantet. Mindestanschlusshöhe ist hier 15 cm über der Oberkante des Belags. Zur Verklebung der Verbundbleche wurde rückseitig der Montageklebstoff Wolfinator aufgebracht. So verklebt, mussten die Edelstahl-Verbundbleche über Dübel und Schrauben nur noch an den Profilenden verankert werden. Die Profilstöße wurden mit einem Kreppband abgeklebt und mit einem Heißluftfön mit Wolfin IB-Streifen überschweißt. Der Übergang zwischen Verbundblechprofil und Wandfläche erfolgte nach einem Primeranstrich mit einem Terostat Vliesband. Dies ermöglicht, später den Wandputz über das Verbundblechprofil zu führen und fachgerecht eine Sockelfliese oder den flüssigen Nutzbelag in der Vertikalen aufzubringen.



Abdichtung der Fläche

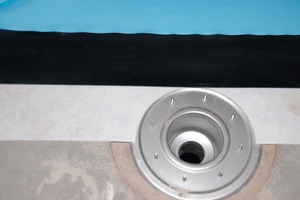

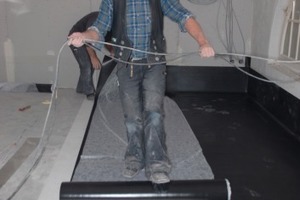

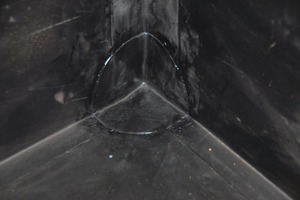

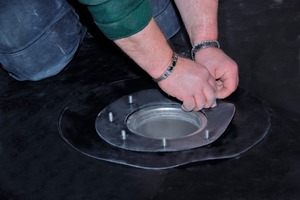

Nach diesen vorbereitenden Arbeiten erfolgte die Abdichtung in der Fläche. Dazu wurde die Kunststoff-Dichtungsbahn Wolfin IB in einer Dicke von 1,5 mm ausgerollt und ausgerichtet. An allen Detailpunkten im Wandanschlussbereich wie an Innen- und Außenecken sowie an den Stößen wurden die Nähte heißgeschweißt. An den Ecken verwendeten die Handwerker darüber hinaus Formteile. Nach Einbindung der Abläufe und anderer Bodendurchdringungen entstand so eine „lose verlegte“ dichte Wanne. Zum Abschluss wurde zweilagig eine Gleit- und Trennlage aus PE-Folie verlegt. Diese Schicht zwischen der Abdichtung und dem Estrich verhindert, dass Estrichschlempe auf die Abdichtung gelangt und es durch Schwindrisse im Estrich zu einer mechanischen Beschädigung der Abdichtung kommt. Gleichzeitig kann der Estrich seine thermischen Eigenbewegungen unabhängig von der Abdichtungslage ausleben.

Damit ist die tragende Bausubstanz wirkungsvoll geschützt – es besteht keine Gefahr, dass eine kostenintensive Sanierung zu Ausfallzeiten im Küchenbetrieb führt. Und von baulicher Seite ist alles getan, dass auch die Hygiene stimmt. Ab jetzt ist der Ball beim Küchenpersonal.


Hygiene und Schutz der Bausubstanz: Küchenabdichtung im neuen Hard Rock Cafe Hamburg
