Fußbodenheizung auf nichtbrennbarer Steinwolle für Schulersatzgebäude in Essen

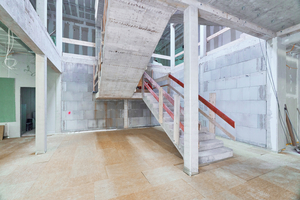

12 Klassenzimmer mit einer Größe von je rund 70 m² gruppieren sich im Rüttenscheider Schulbau um ein Treppenhaus aus Stahlbeton. Hier wurde auch ein Aufzug untergebracht, über den der barrierefreie ­Zugang zu den beiden Obergeschossen möglich ist. Klassenzimmer, Büros, Mensa und Nebenräume ­wurden aus insgesamt 65 Modulen zusammengesetzt. Die Tragkonstruktion des von der SH Holz & Modulbau GmbH aus Lingen errichteten Gebäudes besteht aus stahlträgerverstärkten Holzbindern.

Praktisch für den Estrichleger: Verbundplatte für schnellen Arbeitsfortschritt

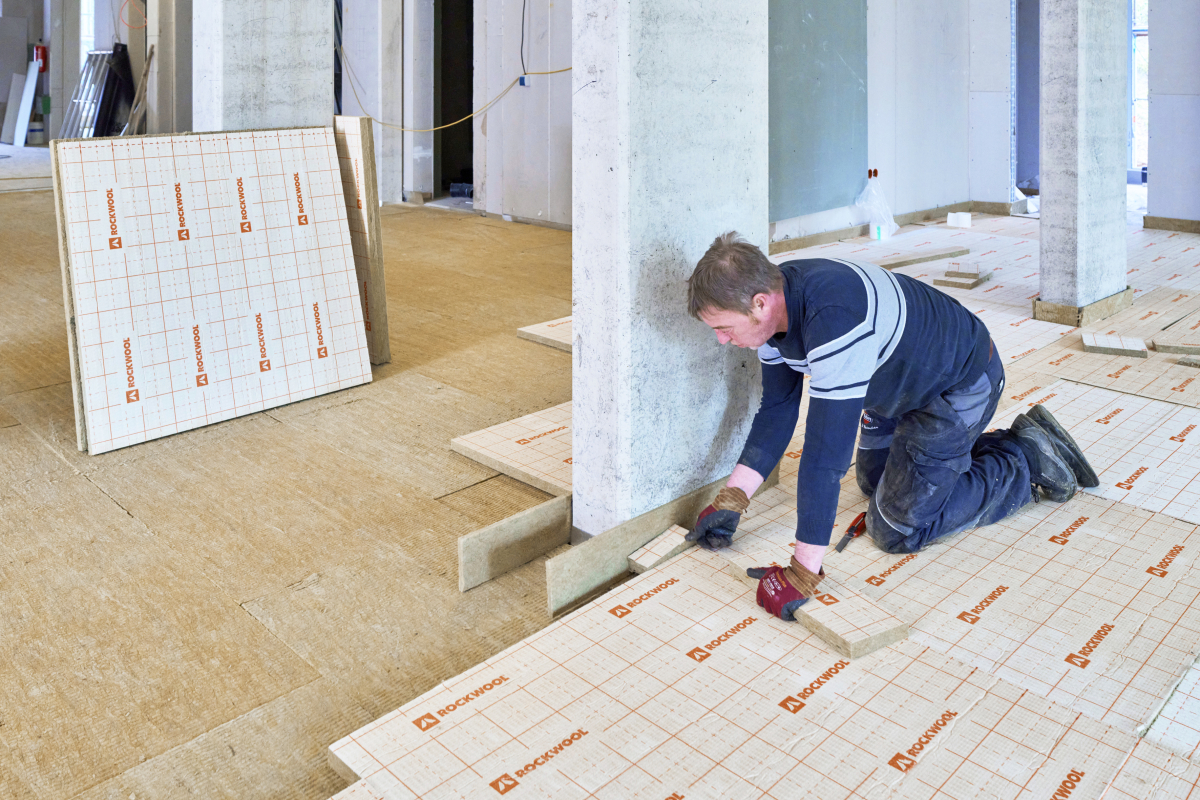

Die „Floorrock Therm“- Wärmedämmplatte kann – zum Beispiel bei der nachfolgenden Verlegung der „Floorrock Heat CP 3“ – ohne Risiko betreten werden
Fotos: Deutsche Rockwool

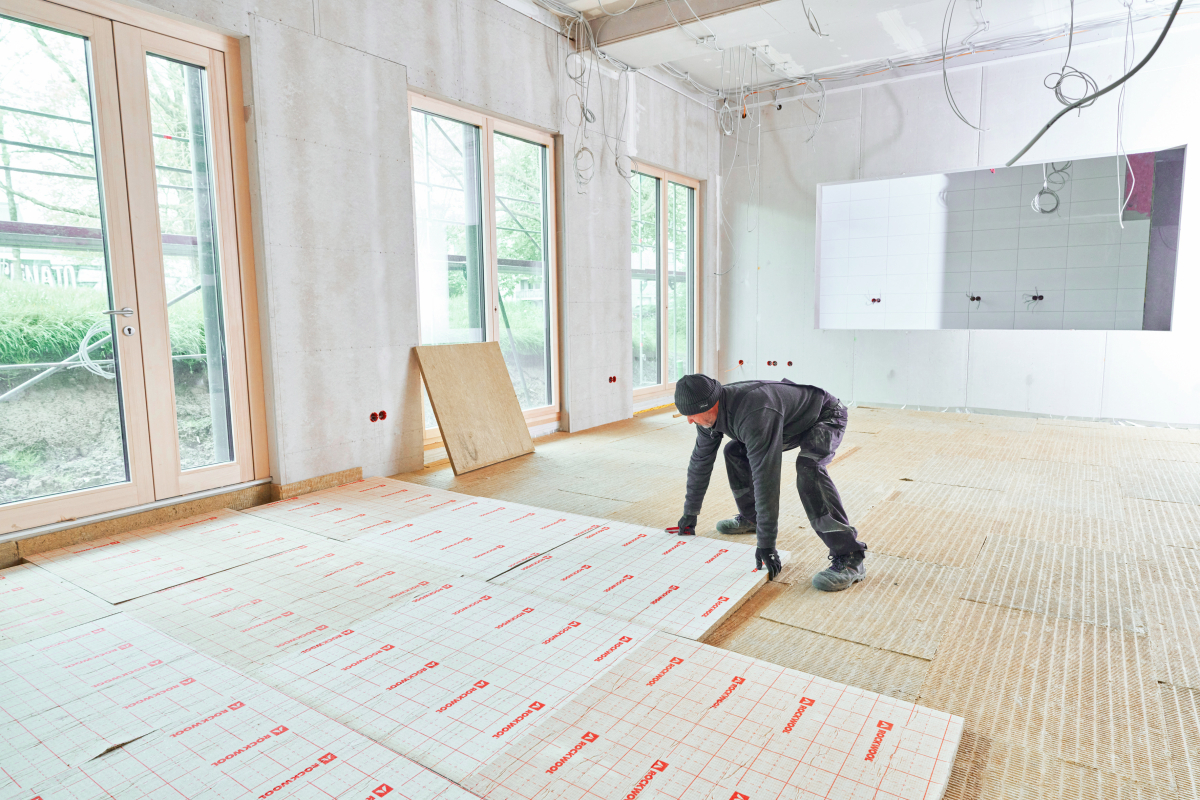

In allen Räumen liegt eine Fußbodenheizung, die von einer Wärmepumpe gespeist wird. „Da Nichtbrennbarkeit gefordert war, haben wir hier zum ersten, aber sicher nicht zum letzten Mal ein neues Produkt von Rockwool auf rund 2000 m² eingesetzt“, berichtet Bauleiter Kölker. Der Einbau von Trittschalldämmung, Abdichtung und Befestigungslage für die Heizungsrohre sei durch den Einsatz der „Floorrock Heat CP3“- Verbundplatten in kürzester Zeit zu erledigen, so sein Fazit. Eine Steinwolle-Dämmplatte und eine Abdichtungslage sind fest miteinander verbunden und bilden eine stabile Grundlage für die Befestigung flexibler Heizungsrohre mit Rohrclipsen. Verlegt wurde die neue Verbundplatte auf einer Wärmedämmung aus „Floorrock Therm“-Steinwolleplatten. Diese verfügen über eine hohe Druckbelastbarkeit und sind während des Einbaus sicher begehbar.

Die Abdichtung ist mit einem 5 x 5 cm Raster bedruckt, das die Verlegung von Heizungsrohren mit den ­korrekten Abständen gemäß DIN EN 1264 vereinfacht. Sie ist mit einem Glasgitter verstärkt und hält die Rohrclipse sofort in Position. Haftzug- und Ausreißversuche haben dies bestätigt. Es können annähernd alle gängigen und stabilen Rohrclipse mit einer maximalen Eindringtiefe von 20 mm verwendet ­werden.

Der „Floorrock RST Plus“- Randdämmstreifen wird an Wände, Stützen und sonstige aufgehende Bauteile gestellt
Foto: Deutsche Rockwool

Für einen sicheren und schnellen Anschluss an aufgehende Bauteile entwickelte Rockwool den „Floorrock RST Plus“, einen Randdämmstreifen mit Folienlasche. Er kann einfach an Wände, Stützen und sonstige aufgehende Bauteile gestellt werden. Seine Folienlasche wird über die Abdichtungslage der Trittschalldämmung gelegt. Auf der „Floorrock Heat CP3“ kann sie direkt mit einem geeigneten Klebeband, zum Beispiel dem „RockTect Twinline“, verklebt werden. Bei ­Zementestrichen, wie auf der Baustelle in Essen, ist auch eine lose Überlappung möglich.

Sicher für den Heizungsbau: transparente Folienabdichtung

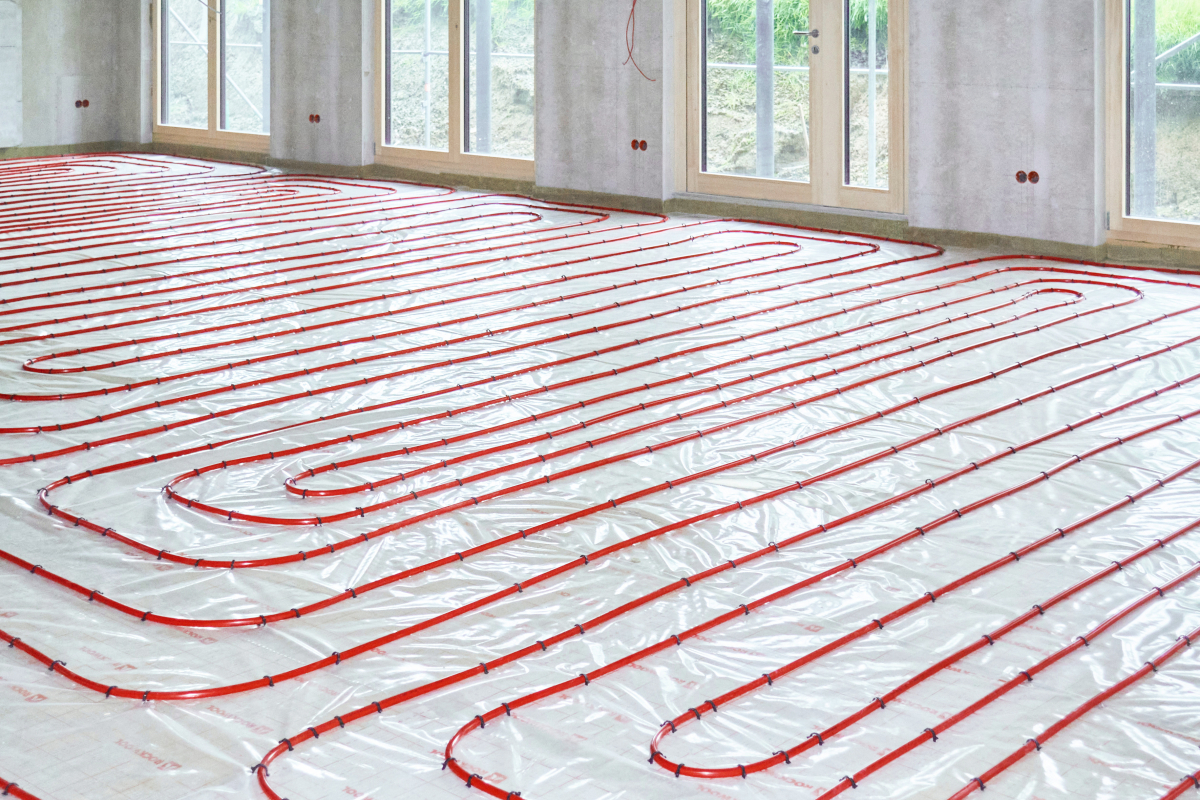

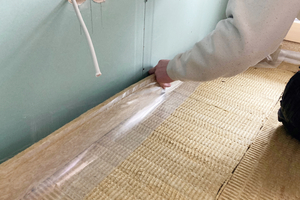

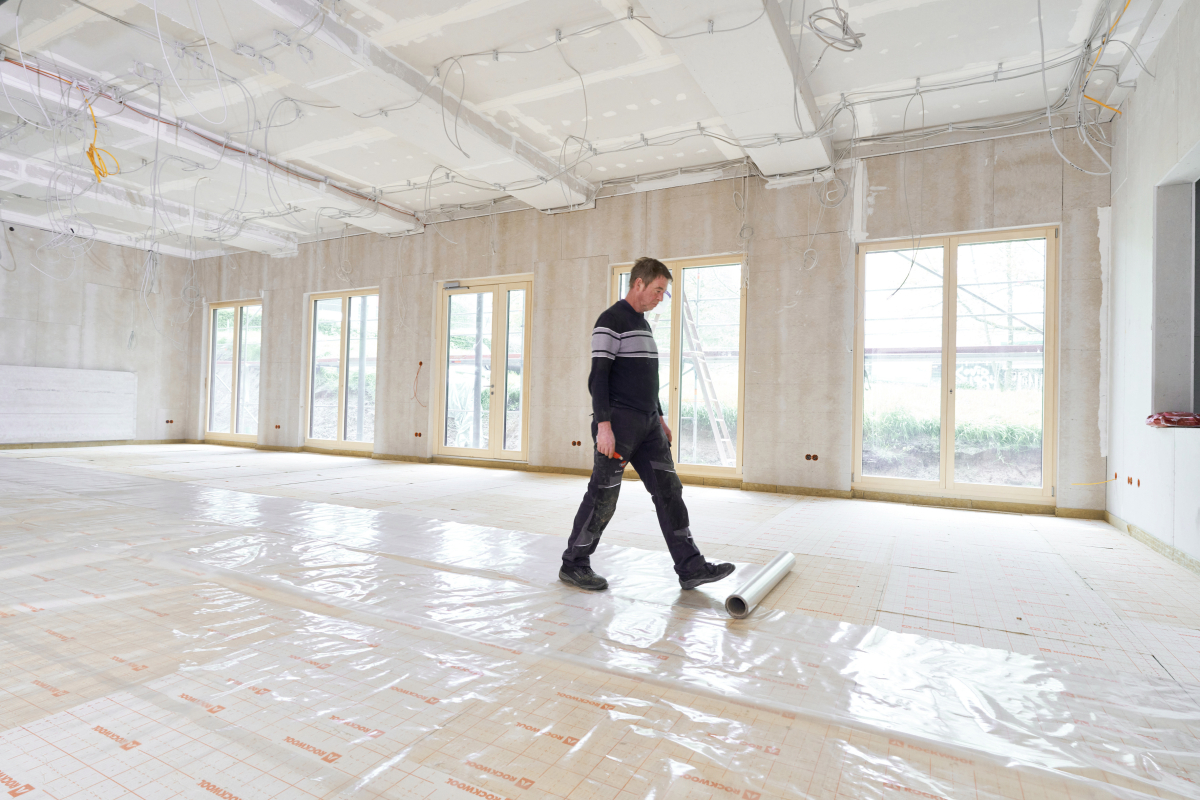

Für die Abdichtung auf großen Flächen lässt sich eine Folie einsetzen, die das Abkleben der Fugen erspart
Foto: Deutsche Rockwool

Mario Bergmann, Baustellenleiter der Estrich & ­Betonbau Wolters GmbH, berichtet von zufriedenen Mitarbeiterrinnen und Mitarbeitern, die aufgrund der Plattengröße der „Floorrock Heat CP3“ schnell vorankamen. Auch eine vom Hersteller beigelegte transparente Schutzfolie zur Abdichtung der Plattenfugen, durch die das ­Verlegeraster für den Heizungsbauer sichtbar bleibt, habe die Arbeit erleichtert. Diese wird demnächst im Standardlieferprogramm von Rockwool zu finden sein, berichtet Produktmanager Matthias Becker: „Als Verbundprodukt soll die ‚Floorrock Heat CP3‘ den Verarbeitungsbedürfnissen der Estrichleger ebenso wie der Heizungsbauer entsprechen. Wird eine transparente statt der handelsüblichen blauen Folie aufgelegt, dann erleichtert das die Positionierung der Clipse und damit den Einbau der Heizschläuche.“

Zuverlässige Abdichtung unter Estrich

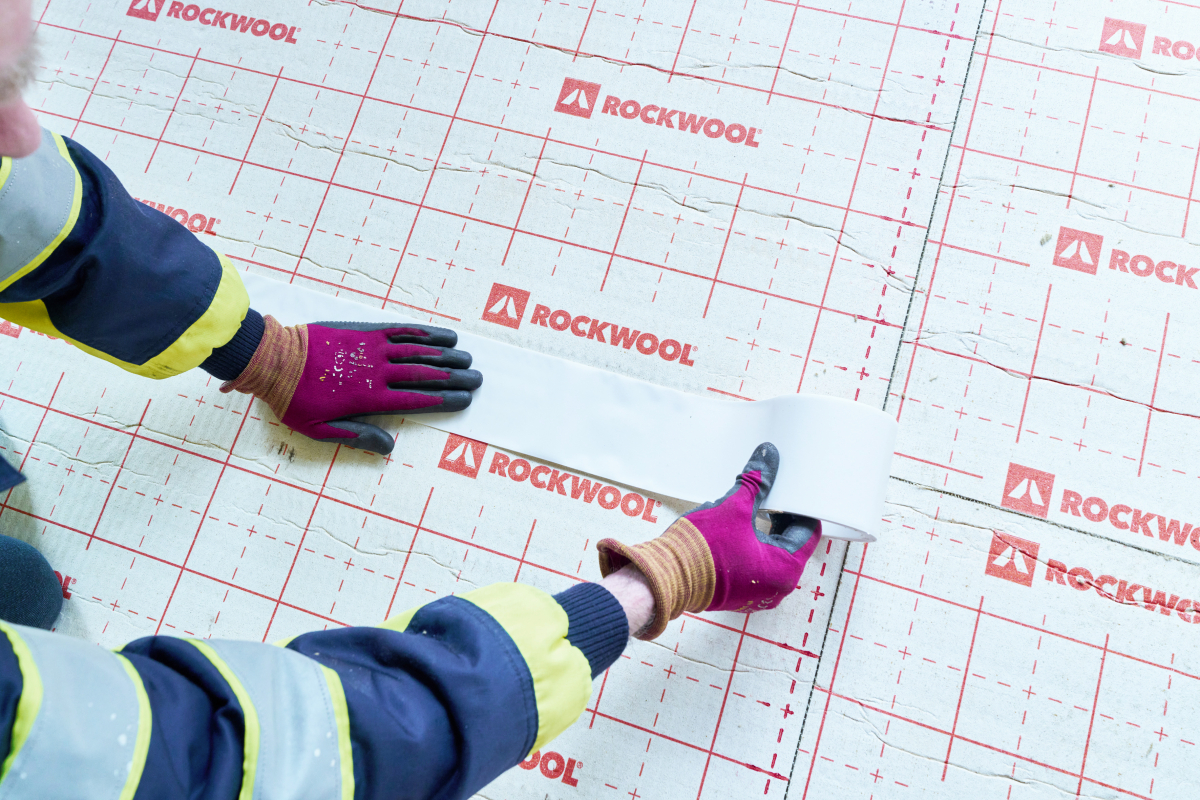

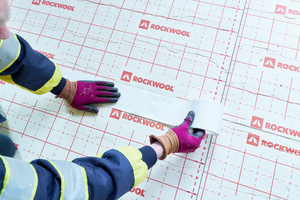

In kleinen Räumen, in denen der Zuschnitt einer Folie mehr Zeit kostet, können die Stoßfugen mit Klebeband geschlossen werden
Foto: Deutsche Rockwool

In allen größeren Räumen des Schulersatzbaus ­ersparte der Einsatz der Folie das Abkleben der Fugen zwischen den Dämmstoffplatten vor dem Einbringen des Estrichs. In kleineren Räumen, für die der Folienzuschnitt zeitaufwändiger gewesen wäre, wurden die Fugen zwischen den Platten und die Anschlussfugen zu den aufgehenden Bauteilen klassisch mit einem Klebeband geschlossen. Produktmanager Becker ­ergänzt: „Wenn Fließestrich zum Einsatz kommt, ­sollte generell mit Abdeckfolien gearbeitet werden, um das Eindringen von Estrich in die Fugen der Dämmplatten zuverlässig zu vermeiden und damit das Risiko von Schallbrücken zu minimieren.“

Starker Halt für Rohrclipse

Die neue „Floorrock Heat CP3“ ist ein nichtbrennbares Verbundprodukt A2-s1, d0. Sie ist belastbar für Nutzlasten bis 5 kN/m² und Einzellasten bis 4 kN
Fotos: Deutsche Rockwool

Auch Thomas Kochainski, Baustellenleiter der SH Holz & Modulbau GmbH, spricht von überzeugenden Verarbeitungseigenschaften der „Floorrock Heat CP3“: „Estrichleger und Heizungsbauer waren gleichermaßen begeistert.“ Die neue Platte verfüge über eine hohe Druckstabilität und die Rohrclipse für die Heizungsschläuche seien leicht zu setzen, aber sofort auszugsfest, so das Feedback der Monteure vom Installationsfachbetrieb Kleine-Ruse aus Gronau. „Die Abdichtung auf der Oberseite der Platten ist leicht zu durch­dringen, haben sie mir berichtet, verhindert aber ein Ausziehen der Clipse zuverlässig“, so Thomas Kochainski.

Hand in Hand

Für Projektleiter Ralf Kölker avancierte die „Floorrock Heat CP3“ bereits im Vorfeld der Verarbeitung zum Favoriten: „Wir haben dank einer sehr guten Abstimmung mit unserem Fachhändler und der Deutschen Rockwool die Ware innerhalb weniger Tage auf der Baustelle gehabt. Angesichts des fixen Fertigstellungstermins, den wir halten müssen, hat uns das sehr ­geholfen.“ Produktmanager Becker erklärt, dass im Werk des Herstellers in Gladbeck eine spezielle Fertigungslinie für die „Floorrock Heat CP3“ genutzt werden könne, die in Einzelfällen auch sehr kurze Lieferzeiten möglich mache.

Gute Vor-Ort-Betreuung

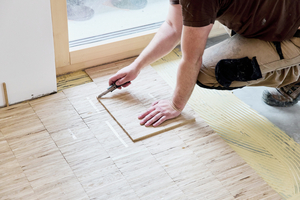

Rene Winkes, Projektplaner bei der Estrich & Betonbau Wolters GmbH aus Geeste, lobt die telefonische Beratung und Vor-Ort-Betreuung durch die Deutsche Rockwool: „Wenn man ein Produkt zum ersten Mal verarbeitet, hat man naturgemäß mehr Fragen als üblich. Da ist es angenehm, wenn die Fachleute ­unterstützen.“ Belegt wurden die mit „Floorrock“ und Zementestrich ­erstellten Heiz-Böden des Schulersatzbaus in Essen überwiegend mit Industrieparkett. Mensa und Treppenhaus erhielten einen Belag aus Betonwerkstein.
