Design-Holzdecken mit Schallschutz für ehemalige Schützenhalle in Salwey
Der Umbau der ehemaligen Schützenhalle in Salwey, einem Esloher Ortsteil, zu einem Begegnungszentrum sollte neben einem attraktiven Design auch dem Schallschutz dienen. Für die Deckenkonstruktion wurde ein System gefunden, das durch die Vorfertigung vor Ort schnell montiert werden konnte.

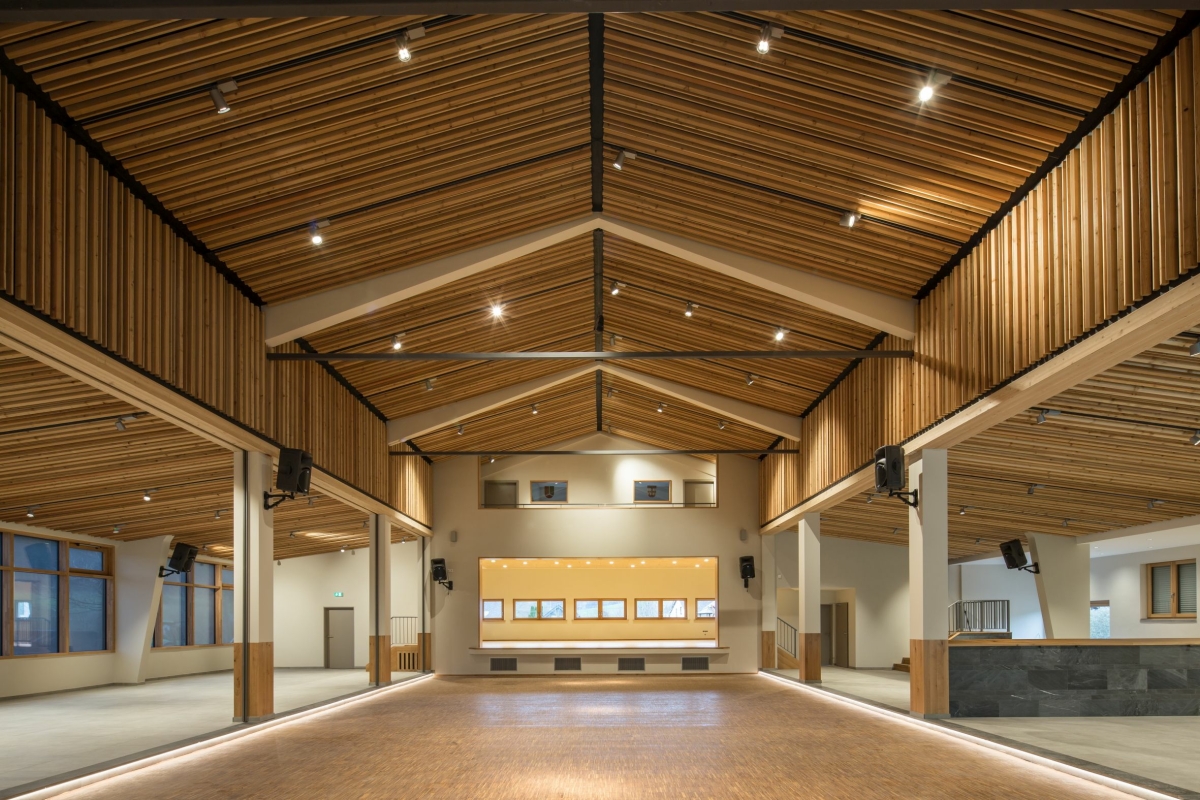

Der Umbau der ehemaligen Schützenhalle im Esloher Ortsteil Salwey in ein Begegnungszentrum wurde von einem besonderen Innenraumkonzept begleitet
Foto: Mocopinus
Der Auftakt zum Umbau der ehemaligen Schützenhalle bestand aus einer umfangreichen Ideensammlung. Für die Neugestaltung gab es zahlreiche interessante Möglichkeiten. Jedoch war vor allem ein wirtschaftliches Konzept gefordert, das hohen Schallschutz, attraktives Design und den Einsatz von Materialien mit einer guten Ökobilanz in einer Lösung vereint. Die Umnutzung ist gelungen: Im Blickpunkt steht die schallabsorbierende Deckenkonstruktion aus Vollholzprofilen in dreidimensionaler Form.
Effektvolle Optik – einfache Realisation

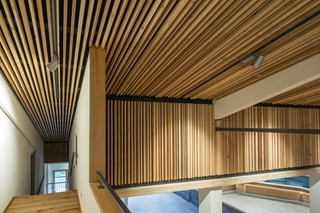

Designvarianten stehen bei den Profilen „Pinumont“ zur Wahl. Hier wurde die Profilvariante „Die Experimentelle“ als Gestaltungsform eingesetzt
Foto: Mocopinus
Um alle Anforderungen für die Deckenverkleidung zu erfüllen, wurde gewerkeübergreifend in enger Zusammenarbeit eine Anwendungslösung mit dem Profilsystem „Pinumont“ von Mocopinus gefunden. „Zahlreiche Kunden haben diese neuartigen Vollholzprofile bereits eingesetzt und sind vom variablen Design und der formgebenden prägnanten Optik begeistert. Zudem ist durch eine Vorfertigung von kompletten Elementen die Montage vor Ort einfach. Daher haben wir diese Innovation dem Bauherrn, der Schützenbruderschaft St. Sebastian e.V., empfohlen“, sagt Robert Foerster, Außendienstberater der Bauking Südwestfalen GmbH in Meschede.
Attraktive Designformen
Das individuelle Design von „Pinumont“ basiert für den Innenausbau wie auch zur Fassadengestaltung auf einem Parallelogramm. Teilbereiche oder der ganze Baukörper können betont werden und erhalten eine außergewöhnliche Optik. Je nach ausgewählter Gestaltungsform und Verlegeart im ruhigen, lebendigen, kraftvollen oder auch experimentellen Stil.

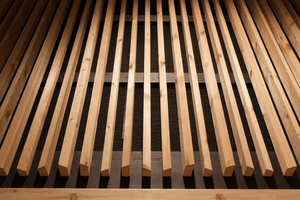

Gerade in den weitläufigen Dimensionen der Schützenhalle mit hohen Räumen und großen Flächen kommt die eingesetzten Variante gut zur Geltung. Da in diesem Fall keine Flächen wetterfest zu schließen waren, konnte die Montage ohne ein Wechselfalzprofil direkt an Decken und Wänden erfolgen. Damit ist es gelungen, die Decken wirkungsvoll zu veredeln. Das lebendige Design dieser Gestaltungsform ist durch unterschiedlich platzierte Trennschnitte entstanden, die das Parallelogramm in fünf verschiedene Breiten zerteilen. So ergibt sich ein abwechslungsreiches Bild mit breiten und schmalen Profilen, das ein dynamisches Schattenspiel noch verstärkt.
Die Profile wurden von Mocopinus in naturbelassener Sibirischer Lärche für den Einsatz im Innenbereich speziell mit einer Trocknung auf 14 Prozent gefertigt. Zudem haben die Oberflächen eine markante Microriffelung erhalten, die das Licht auf eine besondere Weise reflektiert. Das unterstreicht den Tiefeneffekt.
Schallabsorbierend als Deckenabhang

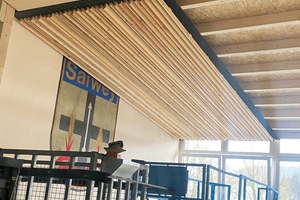

„Die ehemalige Schützenhalle war sehr hellhörig, deshalb haben wir die Deckenkonstruktion verändert. Die Decken sind jetzt vertieft in den Seitenschiffen abgehangen, um den Schall zu brechen. Darüber hinaus tragen die Vollholzprofile ,Pinumont‘ als schallabsorbierende Akustikelemente wesentlich zur Optimierung der Raumakustik bei“, erklärt Zimmerermeister Damian Reke, Geschäftsführer der Reke-Holz GmbH & Co. KG in Eslohe. Es eignen sich hierzu alle vier Designvarianten.
Bei der Schützenhalle wurde die Profilvariante „Die Experimentelle“ eingesetzt, diese wurde nach DIN EN ISO 11 654 geprüft und mit der Klasse B als höchst absorbierend mit einem Schallabsorptionsgrad von 0,80 - 0,85 bewertet.
Zeitsparend vormontierte Fertigelemente

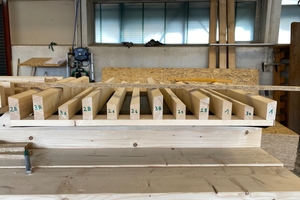

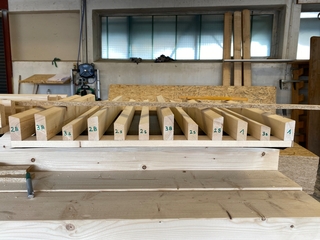

Vorfertigung der Elemente in der Werkstatt
Foto: Reke-Holz
„Ich habe sogar ein Modell angefertigt, um allen die imposante Wirkung der abgehängten Akustikdecke aus Vollholzprofilen zu präsentieren. Auch der Vorteil einer besonders zeitsparenden Montage hat überzeugt“, berichtet Zimmerermeister Damian Reke. Dazu hat Mocopinus spezielle Stücklisten, Berechnungshilfen und Montageanleitungen erstellt, um alles so einfach wie möglich zu machen. Die Profile wurden vom Handwerker nach Vorlage der ausgewählten Gestaltungsform für die komplette Deckenverkleidung von über 500 m2 zugeschnitten, in den unterschiedlichen Abmessungen auf einer speziell angefertigten Unterlage zusammengesetzt und vormontiert. Mit Hilfe von Steigern und Scherenbühnen erfolgte an der Decke die Endmontage der 1 m breiten Fertigelemente auf einer neu entwickelten Unterkonstruktion.
