Begehbares  Brandschutz-Oberlicht für Showküche im Hotel Taschenbergpalais in Dresden

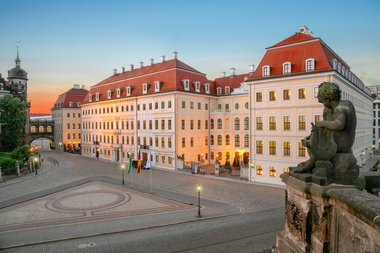

Eingerahmt zwischen Residenzschloss und Zwinger liegt das Grand Hotel Taschenbergpalais Kempinski in Mitten der Barocken Altstadt Dresdens. Der heute nicht mehr erkennbare Hügel Taschenberg war Namensgeber für das Palais. Im 18. Jahrhundert beauftragte Kurfürst August der Starke den Bau des Taschenbergpalais für seine Geliebte Gräfin Cosel. Das im zweiten Weltkrieg völlig zerstörte Gebäude wurde 1995 wiedererrichtet. Historisch prachtvoll und zeitgenössisch elegant steht das fünf Sterne Luxushotel wieder da. Einst übernachtete der Adel im berühmten Gebäude, heute bekannte Persönlichkeiten aus Politik und Kunst wie zum Beispiel Barack Obama, Wladimir Putin, Carl Lagerfeld und viele mehr.

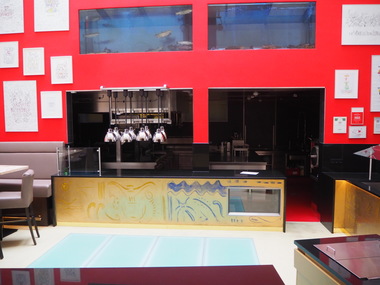

Showküche im Innenhof

Beginnend 2018  folgte ein weiterer Umbau innerhalb des Gebäudekomplexes. Im Kellergeschoss befindet sich eine Kantine. Direkt darüber befand sich bis zum Beginn der Umbaumarbeiten ein Innenhof mit Lichtkuppel. Die neue Planung sah vor, die Fläche des Innenhofs zu nutzen, um den Gastraum des Restaurants zu erweitern und genügend Platz für eine Showküche zu schaffen. Die hierfür notwendigen Umbauten waren umfangreich. Unter anderem musste eine neue Kellergeschossdecke gegossen und ein Glasdach errichtet werden. Nachdem die alte Lichtkuppel mit Nutzung des neu entstandenen Raumes wegfiel, musste planerisch eine Möglichkeit gefunden werden, Tageslicht, wie in der Arbeitsstättenverordnung vorgeschrieben, in die darunterliegende Kantine zu leiten.

„Notruf“ des Planungsbüros

Im Januar 2019 trat das planende Architekturbüro mit einem „Notruf“ an die Firma Arnold Brandschutzglas heran. Nachdem die ursprünglich angedachte Firma nicht mehr zu Verfügung stand, war der Zeitdruck bis zur feierlichen Neueröffnung groß. Es galt, eine begehbare EI90 Brandschutzverglasung innerhalb von acht Wochen zu errichten.

Die Arnold Brandschutzglas Vertriebs GmbH & Co. KG ist Produzent und Inhaber verschiedener Zulassungen und Prüfungen, aber es wurde noch ein innovativer und zuverlässiger Montagebetrieb benötigt. Mit der Firma MB Fensterbau & Tischlerei Mike Beelitz aus Planebruch war schnell ein kompetenter und leistungsfähiger Partner gefunden.

Vorhabenbezogene Bauartgenehmigung nötig

Schnell stand fest, dass die Errichtung der begehbaren Brandschutzverglasung nicht von der allgemeinen Bauartgenehmigung baurechtlich abgedeckt ist und eine vorhabenbezogene Bauartgenehmigung (vBG) bei der Landesstelle für Bautechnik beantragt werden musste.

Daher musste schnell eine Konstruktion erarbeitet werden, die auch von der obersten Bauaufsichtsbehörde genehmigt werden würde. Auf der Grundlage verschiedener Prüfberichte von Brandprüfungen mit dem Brandschutzglas „Arnold-Fire“ erstellte die Firma Beelitz die komplette Fertigungsplanung und sämtliche CAD Zeichnungen. Zum zügigen Erhalt der vBG  stand die Firma Beelitz auch im ständigen Kontakt mit einem Sachverständigen und der Landesstelle für Bautechnik.

Begehbares Oberlicht

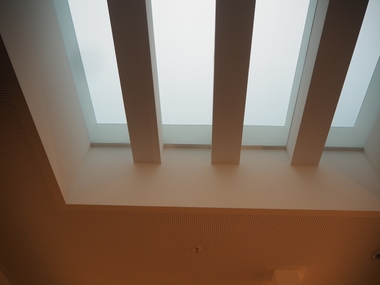

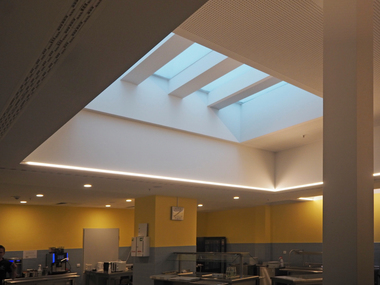

Um eine optimale Tageslichtausleuchtung in der Kantine zu ermöglichen, wurde vom Architekten ein großzügiges Glasfeld zentral im darüber liegenden Raum und zwei kleinere im Randbereich geplant.

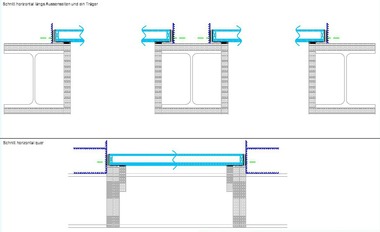

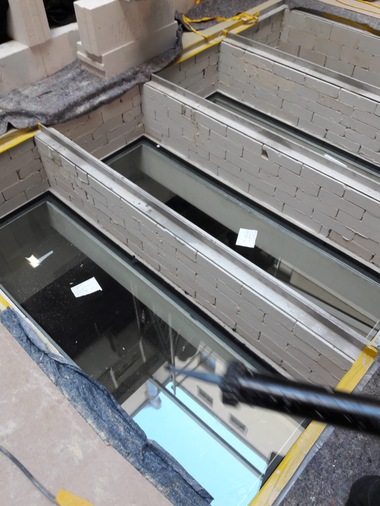

In der Geschossdecke waren die Öffnungen für die Brandschatzverglasung bereits vorhanden. In der etwa 4 x 2,3 m großen Öffnung mussten die bestehenden Stahlträger, die als tragende Unterkonstruktion für die Verglasungen dienen sollten, brandschutztechnisch ertüchtigt werden. Hierfür wurden jeweils die beiden Flanken, die Ober- und Unterseite der Träger zusätzlichen mit feuerfesten Platten beplankt. Durch die Verwendung von schlanken Stahlträgern wirkt die Unterkonstruktion trotz hoher Belastungen bedingt durch die Gewichte der dicken Verglasung sehr filigran und lässt eine maximale Tageslichtausleuchtung in der Kantine zu.

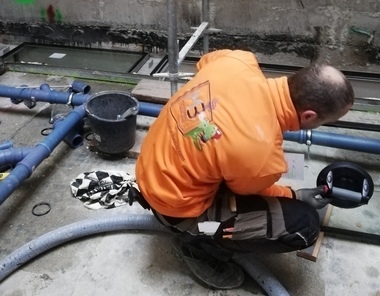

Auf die tragende Grundkonstruktion wurden nun von den Monteuren der Firma Beelitz Rahmen aus Edelstahl befestigt. Diese fungieren als das eigentliche Glaslager. Auf die unteren Schenkel der Rahmen klebten die Handwerker ein spezielles Verlegeband, worauf die Brandschutzgläser „Arnold-Fire“ lagern. Im seitlichen Falzraum zwischen Glas und Edelstahlrahmen wurde ein Blähpapier angebracht, das im Brandfall aufschäumt, den Falzraum abdichtet und somit eine sichere Barriere gegen das Feuer darstellt. Die untere und obere Anschlussfuge konnte nun mit einem normalen B2 Silikon abgedichtet werden. Eine zusätzliche mechanische Sicherung war durch das hohe Eigengewicht der Gläser in diesem Fall nicht notwendig.

Um die Verglasung auch wirklich innerhalb der gesetzten acht Wochen realisieren zu können, wurden die Brandschutz- und begehbaren Sicherheitsgläser nicht als Einheit, sondern getrennt voneinander produziert und montiert.

Brandschutzglas hält Lärm fern

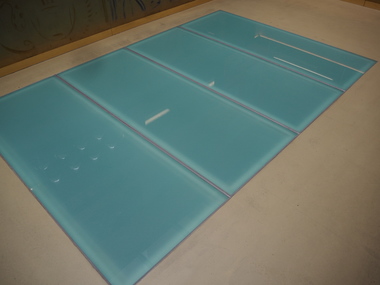

Das im Bauvorhaben verwendete Brandschutzglas „Arnold-Fire EI90“ hat eine Gesamtdicke von 44 mm. Das 28 mm dicke Hydrogel im Scheibeninneren sichert den Brandwiderstand weit über 90 Minuten. Zusätzlich behindert das Brandschutzglas bedingt durch seinen speziellen Aufbau die Ausbreitung von Lärm mit einem enormen Luftschalldämmwert von 46 dB. Dies hält unerwünschten Lärm- und Nebengeräusche zwischen den zwei Geschossebenen fern. Die über dem Brandschutzglas lagernden begehbaren Sicherheitsgläser haben eine Gesamtdicke von 35 mm. Die obere Deckscheibe wurde jeweils mit einem satinierten Glas ausgeführt, um Diskretion sicherzustellen.

Fazit

Nach der Fertigstellung der Bauarbeiten waren alle Beteiligten sehr glücklich, den „sportlichen“ Zeitplan ohne weitere Komplikationen geschafft zu haben. Neben den drei geforderten Funktionen: Lichtdurchlässigkeit, Begehbarkeit und Brandschutz erfüllt die Verglasung auch den hohen ästhetischen Anspruch des ehrwürdigen Gebäudes.

Mario Wolf ist Staatlich geprüfter Glasbautechniker und arbeitet als Fachberater Anwendungstechnik Brandschutz bei der Arnold Brandschutzglas Vertriebs GmbH & Co. KG in St. Egidien.
