Fenster sicher ins WDVS einbinden

Der Anteil der Fensterflächen an der Fassade hat in den vergangenen Jahren deutlich zugenommen. Gleichzeitig werden außenliegende Sonnenschutzanlagen gerade im Neubau immer mehr zum Standard. Viele Handwerksbetriebe stellt diese Entwicklung insbesondere bei WDVS-Fassaden vor einige Herausforderungen. Denn bislang wird jedes Fenster an der Baustelle manuell mit Dämmstoff umkleidet, abgedichtet und an die umliegende Dämmebene angeschlossen. Häufig kommt es dabei zu aufwendigen und unschönen Sonderlösungen. Um die Dichtheit aller Anschlüsse sicher herzustellen, braucht es erfahrene Handwerkerinnen und Handwerker. Vorgefertigte Bauteile vereinfachen die Montage und sorgen für eine Besch­leunigung der Bauzeit.

Raffstorekästen individuell konfigurieren

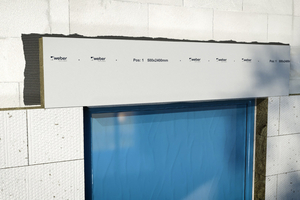

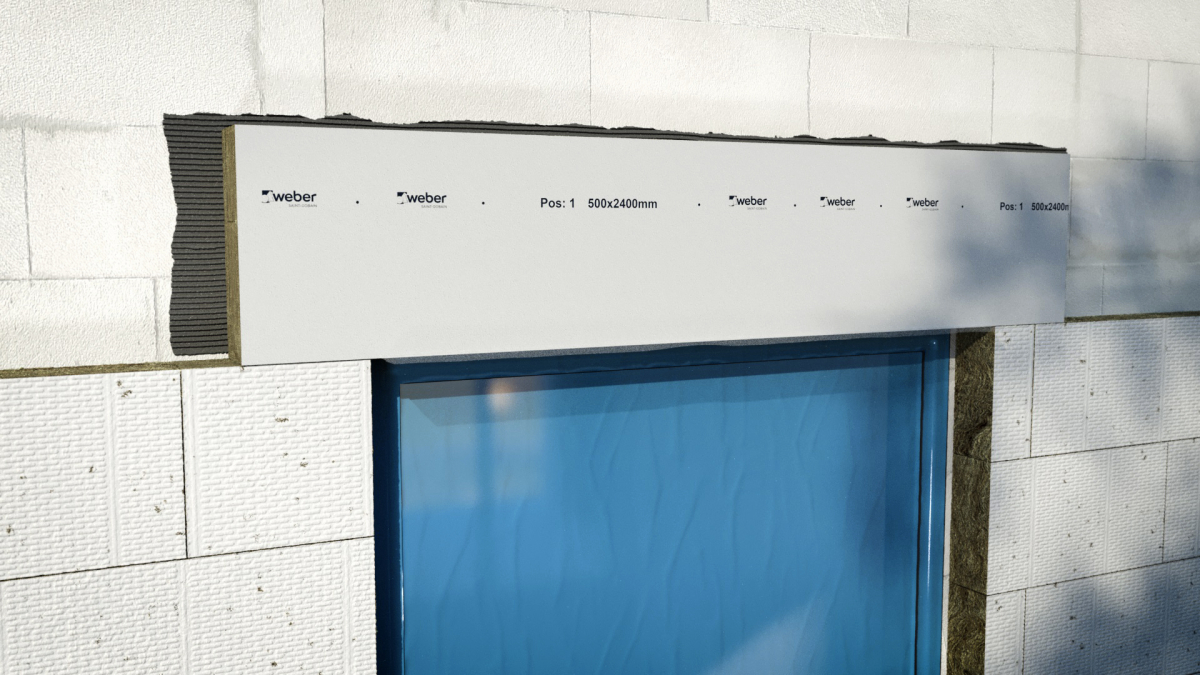

Antrieb und Befestigung moderner Sonnenschutzanlagen lassen sich mit vorgefertigten Raffstorekästen bequem und praktisch wärmebrückenfrei in die Dämmebene integrieren und problemlos überputzen
Foto: Saint-Gobain Weber

Außenliegende Sonnenschutzanlagen lassen sich ­beispielsweise mit vorgefertigten Raffstorekästen ­problemlos in ein WDVS integrieren. Die passgenau vorgefertigten Elemente werden oberflächenbündig in die Dämmebene eingesetzt, geklebt und zusätzlich mechanisch befestigt. Sie bieten eine sichere Ver­ankerung der Sonnenschutzanlage, einen dichten Anschluss für die elektrischen Antriebe der Verschattungsanlage und einen optimalen Untergrund für die Aufnahme des Putzsystems.

Der „weber.projekt“-Raffstorekasten des Baustoff­herstellers Saint-Gobain Weber etwa ist individuell konfigurierbar und wird passend zum vorgesehenen Sonnenschutz gefertigt. Das Element ersetzt andere Kastenkonstruktionen aus Blech oder Kunststoff, die für das Überputzen ungeeignet sind und oft zu ­Mehraufwand und Mängeln führen. Handwerks­betriebe arbeiten durch die vorgefertigten Teile an den fehlerträchtigen WDVS-Anschlussstellen sicherer und rationeller, ihre Auftraggeber profitieren von der ­höheren ästhetischen Qualität und der Sicherheit ­gegenüber Wärmeverlusten und Rissbildung.

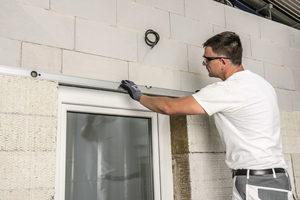

Am einfachsten ist die Montage vorgefertigter Raffstorekästen wenn die Dämmplatten rechts und links des Fensters bereits ein waagerechtes Auflager bilden
Foto: Saint-Gobain Weber

Auch Fensterleibungen können mit vorbeschichteten Leibungsplatten nahtlos an die Dämmebene angeschlossen werden. Der mit der Fassadendämmung beauftragte Betrieb wählt die Leibungsplatten analog zum Dämmmaterial aus und montiert sie passgenau in die Fensteröffnung. Aufwändige Anputzarbeiten rund um das Fenster entfallen, und Fenstersysteme werden in der Bauphase im Leibungsanschluss vor Verschmutzungen und weiteren Schäden geschützt.

Ausführungssicherheit durch WDVS-Fertigzargen

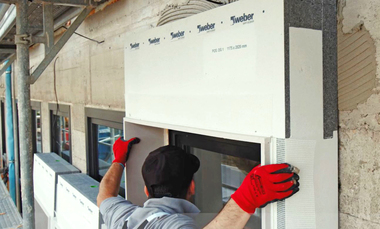

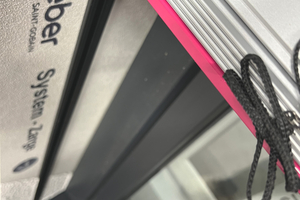

Einen Schritt weiter gehen vorgefertigte WDVS-­Fensterzargen, die nach dem „Plug and Play“-Konzept als vollständige Fensterumrandung, einschließlich der Jalousiekästen, in einem Stück vorgefertigt und ­geliefert werden. Die einfache Montage der fertigen Elemente sorgt nicht nur für eine deutliche Beschleunigung der Bauzeit. Die auf das Bauvorhaben abgestimmte Serienfertigung erlaubt außerdem eine ­höhere Passgenauigkeit und eine gleichbleibend hohe Qualität.

Die „weber.projekt“-WDVS-Fertigzarge wird auf Basis der zuvor übermittelten Fenstermaße vom Handwerksbetrieb bestellt. Auf der Baustelle werden wie gewohnt zunächst die Fenster montiert.

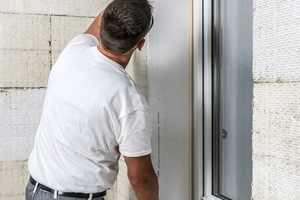

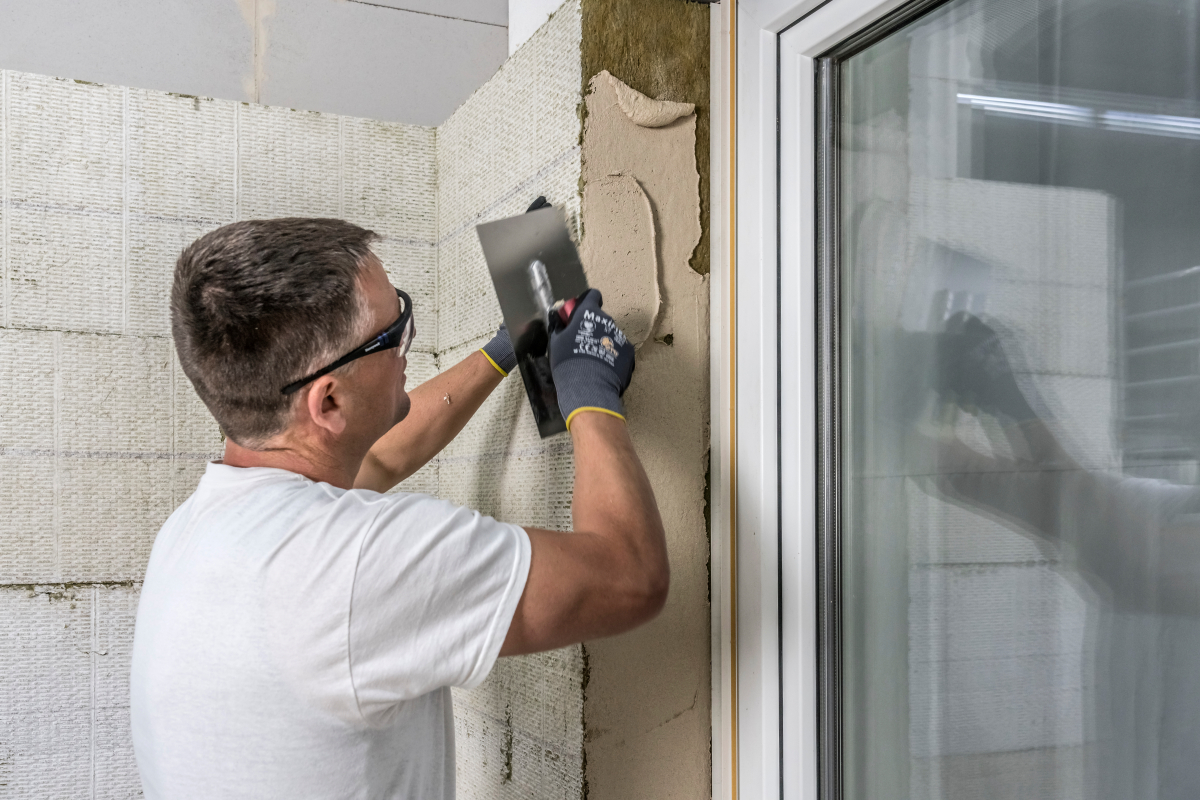

Die vorbeschichteten Leibungsplatten werden im Buttering-Floating-Verfahren auf den Dämmstoff aufgebracht
Foto: Saint-Gobain Weber

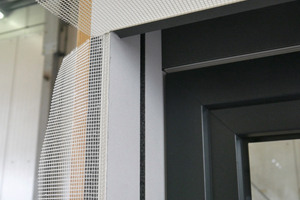

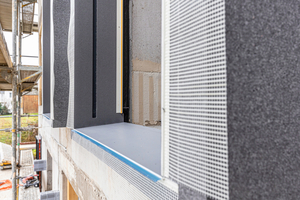

Ist die Zarge an Ort und Stelle, wird sie auf die Fenster gesteckt und wie die reguläre Fassaden­dämmung verklebt und verdübelt. Die umlaufenden Anputzprofile mit Gewebelasche sind fest mit dem Bauelement verbunden. Sie sorgen für eine sichere Anbindung an die WDVS-Flächenarmierung. Anschließend wird die Zarge mit der restlichen Fassade fertig verputzt.

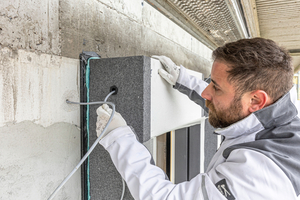

Gibt es Steuerungskabel für den Sonnenschutz, ­werden diese durch eine integrierte Kabeldose geführt und angeschlossen. Die Zargenkonstruktion verfügt über eine Schiene zur Aufnahme aller marktüblichen Sonnenschutzanlagen. Somit können  Handwerker Verschattungselemente wie Raffstores oder Senkrecht-Markisen vor Ort ohne zusätzlichen Aufwand aufbringen.

Fensterbänke schlagregendicht einbauen

Beim Einbau von Fensterbänken in WDV-Systeme kommt es auf besonders sorgfältige Arbeit an. Die ­Anschlüsse rund um die Fensteröffnung müssen dicht sein, um das Eindringen von Feuchtigkeit und das Entstehen von Wärmebrücken zu verhindern. Sonst drohen Tauwasserbildung, unschöne ­Verschmutzungen und gegebenenfalls Algenbefall. Bei längerem Feuchte­anfall im System ist die Funktionstüchtigkeit des Gesamtsystems gefährdet. Mit Hilfe eines passenden Anschlusssystems lassen sich Fensterbänke auf ­einfache Weise schlagregendicht in die Dämmebene einbauen.

Das „weber.projekt SOL-PAD“ etwa bildet eine zweite Dichtebene unter der Fensterbank. ­Dadurch wird bereits vor Montage der Fensterbank ein vollständiger Witterungsschutz erreicht und ­generell die Sicherheit vor eindringender Feuchtigkeit im Anschlussbereich erhöht.

Markisen, Vordächer und Rankhilfen integrieren

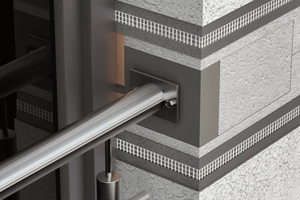

Nicht nur am Fenster, auch bei der Montage von ­Anbauteilen wie Markisen, Vordächern oder Rankgittern an Wärmedämm-Verbundsystemen treten in der Praxis nach wie vor häufig Mängel durch unsach­gemäße Ausführung auf. Denn während bei der Verankerung von statisch oder sicherheitsrelevanten Anbauteilen wie Geländern bereits jetzt bauaufsichtliche Zulassungen und Nachweise von ­Gebrauchslasten zu beachten sind, werden andere Anbauteile häufig durch einfache Stahlwinkel oder Kanthölzer an WDV-Systemen befestigt. Dadurch wird zum einen der ­U-Wert der Wand beeinflusst, zum anderen können optische Mängel wie Risse durch Druck und Bewe­gungen entstehen.

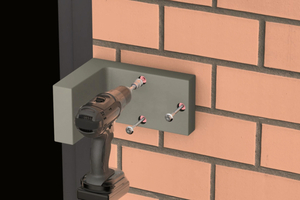

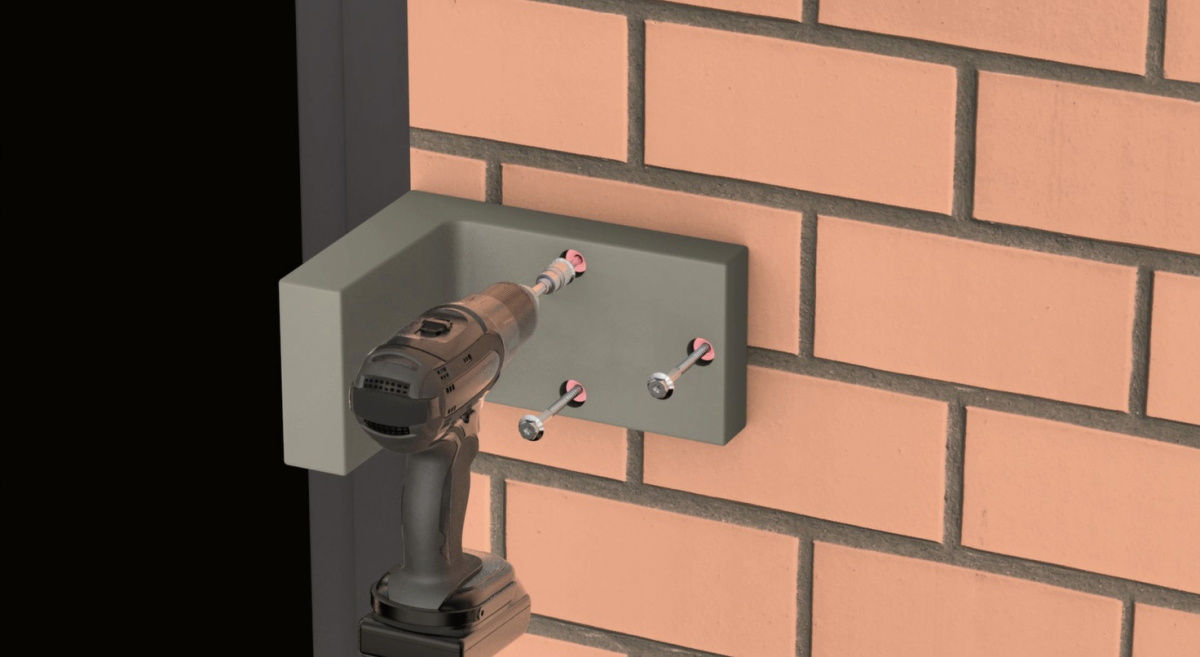

Ob Fenster, Geländer oder Raffstore – bei gedämmten Fassaden stellt die wärmebrückenarme Montage von Anbauteilen Handwerkerinnen und Handwerker vor eine Herausforderung.
Grafik: Saint-Gobain Weber

Durch die nicht fachgerechte ­Montage von Anbauteilen wächst außerdem die ­Gefahr von Tauwasserausfall und Feuchteeintrag durch mangelnde Abdichtung. Die Folgen reichen von rein optischen Mängeln wie Abzeichnungen oder Feuchtflecken an Durch­dringungen bis hin zu dauerhaften schweren Schäden im WDVS durch Wassereintrag. Um diesen Mängeln vorzubeugen, bietet Saint-Gobain Weber abgestimmt zu seinen Wärmedämm-Verbundsystemen entsprechende thermisch optimierte Montageelemente an. Das „weber.projekt“-Sortiment umfasst zahlreiche Elemente, die die einfache und wärmebrückenarme Montage von zusätzlichen, auch ­sicherheitsrelevanten Anbauteilen an Dämmsysteme ermöglichen.

Autor

Jan Henrichs ist Marktmanager Putz- & Fassadensysteme bei der Firma Saint-Gobain Weber in Düsseldorf.
