Langschaftdübeln, mit denen Fassaden- und Dachunterkonstruktionen aus Holz oder Metall direkt im Baustoff verankert werden können

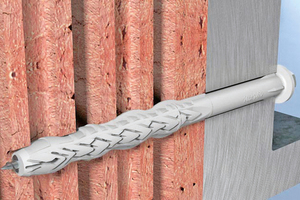

Mit den Langschaftdübeln „SXR“ und „SXRL“ lassen sich mittelschwere Lasten in Beton und Mauerwerk einleiten. Die Dübel bestehen aus einer Dübelhülse aus Kunststoff und speziellen Schrauben. Die Kunststoffhülsen aus leistungsstarkem Nylon verfügen über unterschiedliche Spreizelemente, die sich je nach Untergrund unterschiedlich verhalten, Haltekräfte gewährleisten und Sicherheit bieten. Seine besondere Geometrie macht den Langschaftdübel „SXR“ zu einem flexibel einsetzbaren Produkt. So verspreizt sich der Dübel in Vollbaustoffen gegen die Bohrlochwand und überträgt in Lochbaustoffen die Lasten gleichmäßig im Bereich der Steinstege ohne diese zu schädigen. Der Langschaftdübel „SXRL“ eignet sich durch sein langes, kraftvolles und multifunktionales Spreizteil für Anwendungen in fast allen Verankerungsgründen. In Lochbaustoffen wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. In Vollbaustoffen und Porenbeton vereinen sich hingegen die zwei Zonen zu einem langen Spreizelement und verteilen die Lasten gleichmäßig und flächig in den Untergrund.

Fischerwerke
GmbH & Co. KG
72178 Waldachtal
Tel.: 07443/12-0
